Nœud papillon

Causes et conséquences autour d'un événement central

Deux modes au choix par diagramme : Simple (barrières causes/conséquences, sans calcul, pour une vision pédagogique) ou Avancé (portes logiques, probabilités, coupes minimales, import direct depuis vos APR).

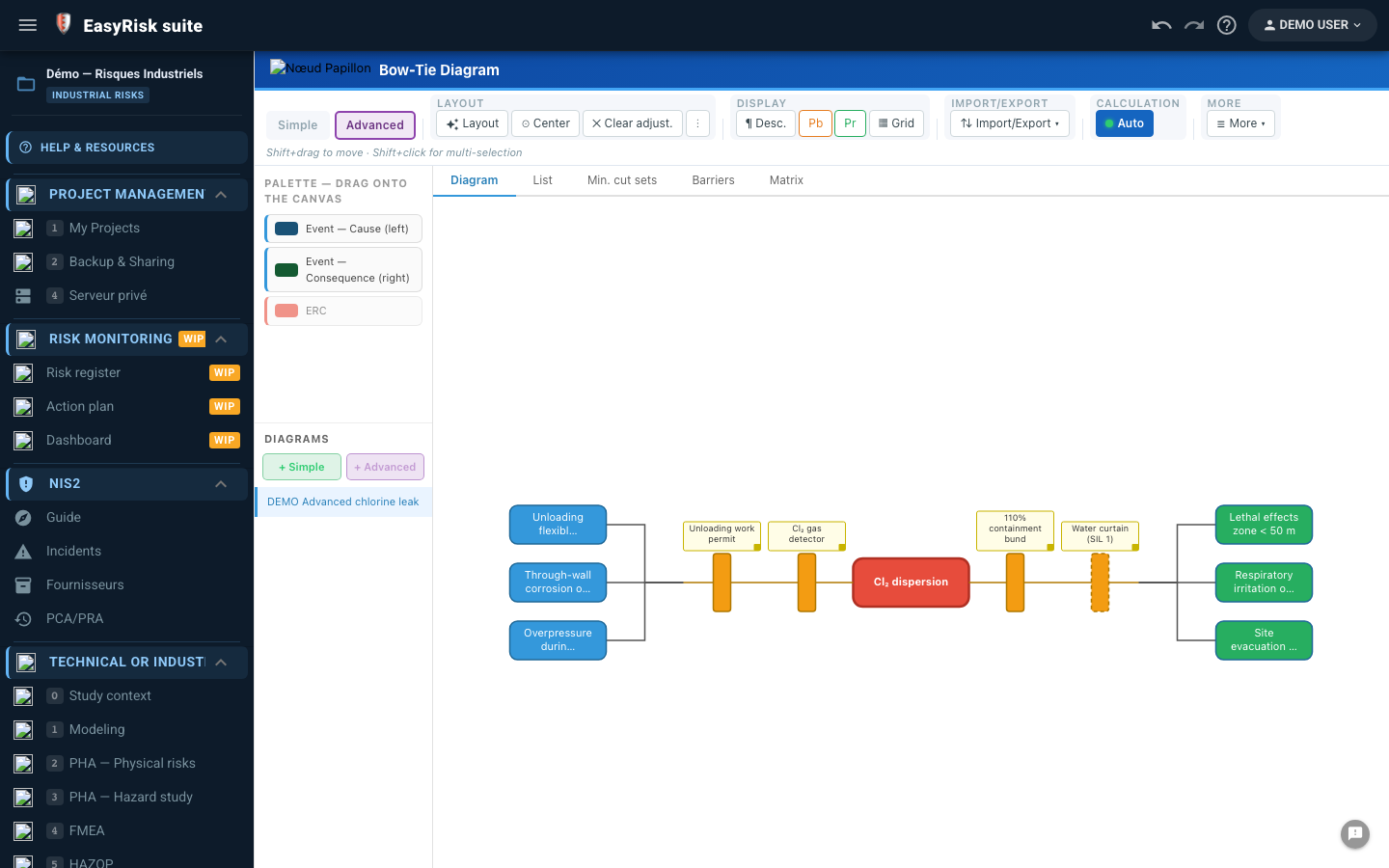

📷 Capture d'écran à ajouter img/ri-bowtie-01.png

Ce que vous allez faire

1. Créer un diagramme et choisir son mode dès la création — le mode n'est pas modifiable ensuite pour un même diagramme.
2. En mode simple : placer les causes et conséquences autour de l'événement central, ajouter les barrières.
3. En mode avancé : importer un scénario depuis l'APR-EDD, ajouter portes logiques et probabilités, activer le calcul automatique.
